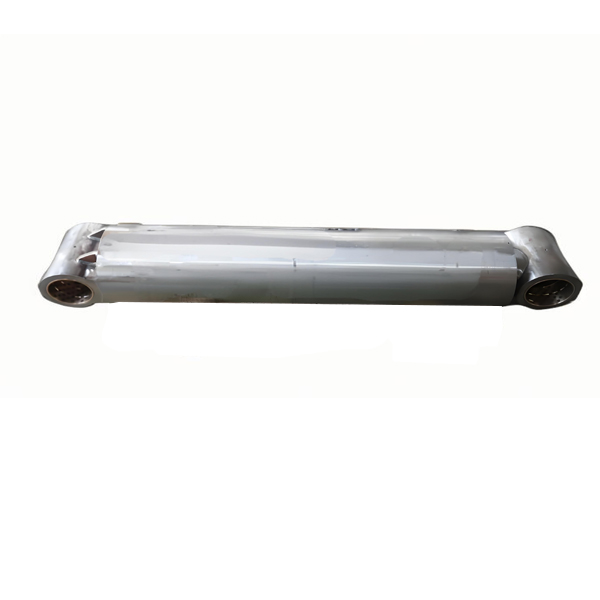

Silinder ekstra panjang

Pengantar silinder ekstra panjang

Silinder ekstra panjang adalah aktuator hidrolik khusus dengan pukulan jauh melebihi yang dari silinder konvensional, biasanya melebihi 5 meter dan, dalam beberapa kondisi operasi ekstrem, mencapai puluhan meter. Silinder ini tidak hanya "kebesaran" tetapi produk yang disesuaikan dengan optimisasi komprehensif dalam desain struktural, pemilihan material, dan proses pembuatan. Mereka terutama digunakan dalam peralatan skala besar yang membutuhkan gerakan linier jarak jauh dan memainkan peran yang tak tergantikan dalam industri berat, konstruksi teknik, pengembangan energi, dan bidang lainnya.

Dibandingkan dengan silinder konvensional, tantangan inti dari silinder ekstra panjang terletak pada mempertahankan stroke panjang sambil menyeimbangkan presisi, stabilitas, dan keandalan. Stroke panjang secara signifikan meningkatkan panjang batang piston dan laras silinder, membuatnya rentan terhadap lentur dan deformasi di bawah beban. Ini terutama benar ketika panjang panjang piston batang melebihi 20 kali diameternya, yang mengarah ke masalah stabilitas lateral yang signifikan. Selain itu, kinerja penyegelan, sinkronisasi gerak, dan keseragaman suhu di bawah sapuan ultra-panjang adalah semua tantangan teknis yang harus diatasi. Oleh karena itu, desain silinder ekstra panjang harus fokus pada tiga tujuan inti: resistensi lentur, pencegahan kebocoran, dan presisi.

Silinder ekstra panjang menggunakan beberapa teknologi yang ditargetkan dalam desain struktural mereka. Batang piston biasanya dilengkapi dengan struktur berongga, mengurangi berat sambil meningkatkan modulus penampang lentur. Beberapa produk juga menggabungkan iga penguatan internal atau menggunakan bahan komposit berkekuatan tinggi (seperti paduan yang diperkuat serat karbon) untuk lebih meningkatkan kekakuan. Laras silinder dibangun dari pipa baja atau pengampunan yang berdinding tebal, dan mengalami perlakuan panas untuk menghilangkan tegangan internal, memastikan resistansi deformasi di bawah tekanan tinggi. Untuk mengatasi stabilitas lateral, silinder ultra-panjang sering dilengkapi dengan dukungan panduan, seperti beberapa lengan pemandu perantara di sepanjang arah stroke atau rel pendukung tambahan eksternal, untuk mengurangi defleksi batang piston. Sistem penyegelan menggunakan desain multi-tahap. Segel utama terbuat dari poliuretan tahan aus atau polytetrafluoroethylene, dilengkapi dengan segel debu dan segel penyangga, secara efektif mencegah kotoran masuk bahkan selama gerakan bolak-balik yang panjang. Struktur alur segel yang dioptimalkan juga mencegah keausan segel yang tidak rata yang disebabkan oleh kesalahan kelurusan silinder.

Proses manufaktur adalah jaminan utama kualitas silinder ultra-panjang. Barel silinder membutuhkan presisi pemesinan yang sangat tinggi. Bore bagian dalam mengalami proses yang membosankan, mengasah, dan presisi lainnya, mempertahankan toleransi kelurusan dalam 0,1mm/m dan kekasaran permukaan di bawah RA0.4μm untuk memastikan pergerakan batang piston yang halus. Batang piston adalah tanah presisi menggunakan mesin bubut CNC dan penggiling silindris, mencapai toleransi kelurusan panjang penuh tidak lebih dari 0,2mm. Pelapisan krom harus seragam dan padat untuk menghindari lubang tebing atau chipping. Selama perakitan, perkakas khusus digunakan untuk memastikan koaksialitas komponen, dan perakitan grup digunakan untuk mencocokkan izin untuk memastikan pergerakan yang lancar. Silinder ultra-panjang juga menjalani pengobatan penuaan secara keseluruhan untuk menghilangkan tekanan pemesinan dan mencegah deformasi selama penggunaan. Sebelum pengiriman, mereka menjalani pengujian tanpa beban penuh dan dimuat pada bangku uji khusus untuk memverifikasi pergerakan yang halus, menyegel kinerja, dan kapasitas penahan beban. Pengujian mencakup setidaknya 90% dari stroke yang dirancang untuk memastikan tidak ada masalah seperti mengikat atau kebocoran.

Silinder ultra-panjang terutama digunakan dalam peralatan besar yang membutuhkan perjalanan jarak jauh. Di sektor mesin konstruksi, Silinder hidrolik ini digunakan dalam boom teleskopik pada kendaraan inspeksi jembatan dan mengangkat lengan pada platform kerja udara, memungkinkan peralatan untuk beroperasi dalam jarak besar di ketinggian tinggi. Dalam industri metalurgi, mereka diadaptasi untuk sistem gulungan gulungan di pabrik rolling besar dan sistem penyampaian cetakan di mesin casting berkelanjutan, memenuhi kebutuhan penanganan material jarak jauh. Dalam pembuatan kapal, mereka digunakan untuk ekstensi dan retraksi boom dan pembukaan dan penutupan pada crane laut. Dalam industri energi, mereka digunakan untuk pelacakan jarak jauh dari braket pemasangan blade pada turbin angin dan panel fotovoltaik. Dalam proyek -proyek konservasi air, mereka digunakan untuk mengendarai gerbang gerbang, memastikan kelancaran peningkatan dan penurunan gerbang besar. Fitur umum dari aplikasi ini adalah bahwa silinder hidrolik konvensional memiliki stroke yang tidak mencukupi, sementara silinder hidrolik ultra-panjang, melalui desain yang disesuaikan, telah menjadi komponen inti untuk mencapai gerakan jarak jauh.

Dibandingkan dengan silinder hidrolik konvensional, silinder hidrolik ultra-panjang menawarkan keunggulan di tiga bidang utama: stroke panjang, presisi tinggi, dan kemampuan beradaptasi yang kuat. Dengan stroke silinder tunggal maksimum lebih dari 50 meter, dapat menggantikan struktur mekanik multi-bagian, mengurangi tautan transmisi, dan meningkatkan efisiensi sistem. Sehubungan dengan sistem kontrol servo, ia mencapai kontrol akurasi posisi dalam ± 0,5mm di seluruh stroke, memenuhi tuntutan operasi presisi. Selain itu, versi khusus dengan spesifikasi suhu tinggi, suhu rendah, dan tahan korosi tersedia untuk berbagai kondisi operasi, beradaptasi dengan lingkungan yang keras. Namun, silinder ekstra panjang juga datang dengan biaya produksi yang tinggi dan persyaratan pemeliharaan yang sulit. Oleh karena itu, analisis aplikasi terperinci diperlukan saat memilih silinder ekstra panjang untuk memastikan efektivitas biaya yang optimal.

Dalam hal pemeliharaan, silinder ekstra panjang memerlukan inspeksi secara teratur dari dukungan panduan untuk keausan dan penggantian lengan pemandu usang yang cepat. Sistem penyegelan harus tetap bersih untuk mencegah kotoran memasuki laras silinder. Kelurusan batang piston harus diukur secara teratur dan tikungan apa pun yang dikoreksi segera. Untuk silinder yang disimpan untuk waktu yang lama, batang piston harus sepenuhnya ditarik kembali, permukaan harus dilapisi dengan oli anti-rust, dan operasi tanpa beban biasa harus dilakukan untuk mencegah degradasi segel. Melalui pemeliharaan yang efektif, masa pakai silinder ekstra panjang dapat diperluas secara efektif, memastikan operasi peralatan yang stabil.
