silinder hidrolik

Sebagai aktuator inti dalam sistem transmisi hidrolik, Silinder hidrolik menempati posisi yang tak tergantikan di berbagai bidang industri modern berkat kemampuan mereka untuk secara efisien mengubah energi hidrolik menjadi energi mekanik. Dengan keunggulan seperti gaya output tinggi, transmisi lancar, dan kontrol yang tepat, mereka memberikan dukungan daya yang andal untuk berbagai jenis mesin dan peralatan, mendorong produksi industri yang efisien. Berikut ini memberikan pengantar yang terperinci dan mendalam untuk silinder hidrolik dari berbagai perspektif.

1. Definisi dan fungsi inti dari silinder hidrolik

Silinder hidrolik adalah aktuator hidrolik yang memanfaatkan energi tekanan oli hidrolik untuk mencapai gerakan linear reciprocating atau berosilasi. Dalam sistem hidrolik, ia bertindak seperti "otot," menerima minyak hidrolik bertekanan tinggi yang dikirim oleh pompa hidrolik. Melalui koordinasi yang cerdik dari struktur internalnya, ia mengubah energi hidrolik menjadi energi mekanik, mendorong beban untuk melakukan berbagai tindakan seperti mengangkat, mendorong, menjepit, dan memiringkan. Apakah dalam kekuatan kasar mesin berat atau manipulasi halus peralatan presisi, silinder hidrolik memainkan peran penting, berfungsi sebagai jembatan vital antara sumber daya hidrolik dan mekanisme kerja. Ii. Struktur dan fungsi dasar komponen silinder hidrolik

Struktur silinder hidrolik mungkin tampak sederhana, tetapi setiap komponen memainkan peran yang sangat diperlukan. Komponen dan fungsinya utamanya adalah sebagai berikut:

Silinder Barrel: Dilayani sebagai kerangka utama silinder hidrolik, laras silinder berisi minyak hidrolik dan menampung piston. Biasanya terbuat dari baja karbon berkualitas tinggi (seperti 45 baja) atau baja paduan struktural (seperti 27simn). Ini mengalami penempaan, perlakuan panas (seperti pendinginan dan tempering), dan pemesinan presisi (seperti mengasah) untuk memastikan kekuatan, kekakuan, dan permukaan yang cukup. Ketepatan dinding bagian dalam dari laras silinder secara langsung mempengaruhi akurasi gerak piston dan kinerja penyegelan. Kekasaran permukaan RA0.4-0.8μm umumnya diperlukan.

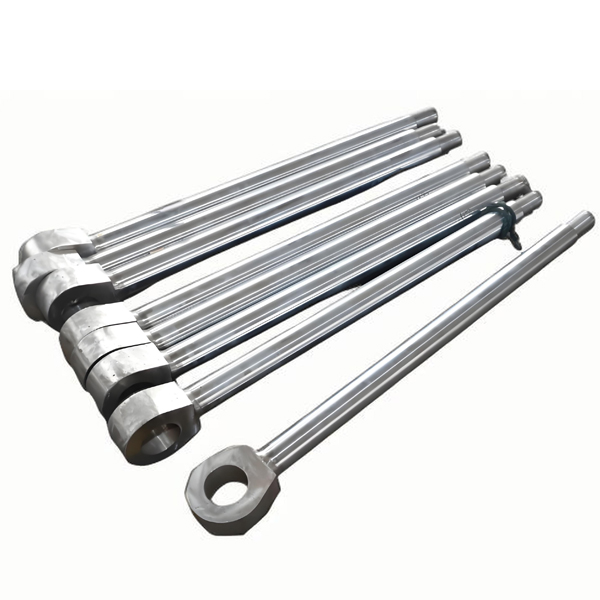

batang piston: Batang piston adalah komponen kunci untuk gaya transmisi. Salah satu ujungnya terhubung ke piston, dan ujung lainnya terhubung ke beban eksternal, mentransmisikan gerakan piston ke mekanisme kerja. Untuk memastikan ketahanan kekuatan dan keausan, batang piston biasanya terbuat dari baja baja atau 40cr. Permukaannya berlapis krom (ketebalan lapisan krom umumnya 0,05-0.1mm). Setelah pelapisan krom, batang piston dipoles hingga kekasaran permukaan RA0.1-0.4μm untuk meningkatkan korosi dan ketahanan aus.

Piston: Piston adalah komponen pemindahan inti dalam silinder hidrolik. Ini membagi laras silinder menjadi dua ruang (ruang tanpa batang dan ruang batang) dan membalas di bawah tekanan oli hidrolik. Piston biasanya terbuat dari besi cor abu-abu (seperti HT200), besi ulet (seperti QT500-7), atau paduan aluminium. Segel (seperti cincin-O dan cincin-y) dipasang di sekitar piston untuk mencegah kebocoran oli hidrolik antara kedua ruang. Beberapa piston juga dilengkapi dengan cincin panduan untuk memastikan akurasi gerakan piston dalam laras silinder.

Segel: Segel adalah komponen penting dalam silinder hidrolik, mencegah kebocoran oli hidrolik dan intrusi kotoran eksternal. Kinerja mereka secara langsung mempengaruhi efisiensi operasi dan masa pakai silinder. Bahan penyegelan yang umum termasuk karet nitril (cocok untuk minyak hidrolik umum dan suhu operasi antara -30 ° C dan 80 ° C), fluororubber (cocok untuk suhu tinggi dan media yang sangat korosif, suhu operasi antara -20 ° C dan 200 ° C), dan poliuretan (dengan ketahanan aus yang sangat baik dan elastik. Segel bervariasi dalam jenis, termasuk cincin-O, cincin-y, cincin-V, dan segel kombinasi (seperti cincin tunas dan cincin Glyd), dan dipilih berdasarkan lokasi penyegelan dan kondisi operasi.

Tutup ujung: Dipasang di kedua ujung laras silinder, tutup ini menyegel laras dan mendukung batang piston. Terbuat dari bahan yang mirip dengan laras, konstruksi Caps ini tergantung pada metode pemasangan silinder dan persyaratan penyegelan. Jenis umum termasuk tutup flensa, berulir, dan dilas. Tutup ujung biasanya dilengkapi dengan lengan dan segel panduan. Lengan pemandu memandu pergerakan batang piston, mengurangi gesekan dan keausan antara batang piston dan tutup ujung. Lengan pemandu: Biasanya dipasang di dalam tutup ujung, panduan panduan panduan dan mendukung batang piston, mencegahnya membelokkan selama gerakan dan dengan demikian memastikan ketepatan silinder hidrolik. Lengan pemandu biasanya terbuat dari besi cor (seperti HT150), perunggu (seperti zcusn10p1), atau besi cor tahan aus. Clearance antara diameter dalam dan batang piston harus moderat. Clearance yang berlebihan dapat menyebabkan kebocoran dan keausan, sedangkan izin yang berlebihan dapat meningkatkan gesekan.

Buffer: Dalam beberapa aplikasi yang menuntut, silinder hidrolik juga dilengkapi dengan buffer untuk mengurangi dampak antara piston dan tutup ujung pada akhir stroke mereka, mencegah kerusakan komponen dan memastikan pergerakan yang halus. Buffer umum termasuk buffer silinder, buffer kerucut, dan buffer throttle variabel.

Knalpot: Selama pemasangan atau operasi, udara dapat memasuki silinder hidrolik. Kehadiran ini dapat menyebabkan gerakan tersentak, guncangan, dan kebisingan. Oleh karena itu, beberapa silinder hidrolik memiliki perangkat pembuangan (seperti katup buang atau steker pembuangan) yang dipasang pada titik tertinggi dari tong silinder untuk mengeluarkan udara. 3. Prinsip kerja silinder hidrolik

Prinsip kerja silinder hidrolik didasarkan pada hukum Pascal, yang menyatakan bahwa "dalam cairan terbatas, tekanan yang diterapkan pada titik mana pun ditransmisikan secara merata ke semua bagian cairan." Proses kerja spesifik adalah sebagai berikut:

Ketika pompa hidrolik memberikan oli hidrolik bertekanan tinggi melalui saluran masuk oli ke ruang tanpa batang (ruang tanpa batang piston) dari silinder hidrolik, area efektif yang lebih besar dari ruang tanpa batang menciptakan dorongan kanan pada piston di bawah aksi tekanan oli hidrolik. Dorongan ini mengatasi resistensi beban, mendorong piston ke kanan, sehingga memperluas batang piston. Pada titik ini, oli hidrolik di ruang batang (ruang dengan batang piston) dikeluarkan melalui outlet oli dan dikembalikan ke tangki.

Ketika batang piston perlu ditarik kembali, katup pembalik mengarahkan kembali aliran oli hidrolik, memungkinkan oli hidrolik bertekanan tinggi untuk memasuki ruang batang. Karena luas efektif ruang batang (luas penampang tong silinder dikurangi luas penampang batang piston) lebih kecil, gaya penarik kiri yang dihasilkan, di bawah tekanan yang sama, mendorong piston ke kiri, menarik kembali batang piston dan mengeluarkan oli hidrolik di batang batang yang tanpa batang. Dengan mengendalikan aliran, laju aliran, dan tekanan oli hidrolik, gerakan batang batang piston, penyesuaian kecepatan, dan kontrol gaya output dapat dicapai. Misalnya, menyesuaikan aliran oli hidrolik yang memasuki silinder hidrolik dapat mengubah kecepatan gerakan piston; Mengubah tekanan oli hidrolik dapat menyesuaikan gaya output silinder.

Iv. Klasifikasi silinder hidrolik

Silinder hidrolik dapat dibagi menjadi berbagai jenis berdasarkan standar klasifikasi yang berbeda. Klasifikasi yang paling umum adalah sebagai berikut:

(I) Klasifikasi berdasarkan Struktur

Silinder hidrolik tipe piston: Ini adalah jenis silinder hidrolik yang paling banyak digunakan. Bergantung pada jumlah batang piston, mereka dapat dibagi menjadi silinder hidrolik piston-piston dan silinder hidrolik rod-piston-piston.

Silinder hidrolik single-piston-rod memiliki batang piston hanya di satu ujung, dan area kerja yang efektif dari ruang batang dan tipe batang berbeda. Di bawah tekanan yang sama, dorongan batang piston ketika memanjang lebih besar dari gaya penarik saat menarik kembali, dan kecepatan ekstensi lebih rendah dari kecepatan retraksi. Silinder ini cocok untuk aplikasi yang membutuhkan dorongan searah tinggi, seperti ekstensi dan retraksi boom crane, jack hidrolik, dll.

Silinder hidrolik double-piston-rod: batang piston terletak di kedua ujungnya, dan area kerja yang efektif dari setiap ujungnya sama. Di bawah tekanan dan laju aliran yang sama, dorongan dan kecepatan ekstensi dan retraksi batang piston sama, sehingga cocok untuk aplikasi yang membutuhkan dua arah, kekuatan yang sama, dan gerakan kecepatan yang sama, seperti memindahkan alat kerja alat mesin.

Silinder hidrolik tipe plunger: Silinder hidrolik tipe plunger terdiri dari tutup silinder, plunger, dan tutup ujung. Plunger tidak menghubungi dinding bagian dalam tong silinder, tetapi dipandu oleh lengan pemandu di bagian bawah plunger. Prinsip operasinya adalah bahwa oli hidrolik bertekanan tinggi yang memasuki laras silinder mendorong plunger keluar, sementara stroke kembali bergantung pada gaya eksternal (seperti berat beban atau gaya pegas). Keuntungan dari silinder hidrolik tipe plunger adalah struktur sederhana dan kemudahan manufaktur (hanya plunger dan lengan pemandu yang perlu dikerjakan). Sangat cocok untuk aplikasi dengan sapuan yang lebih panjang, seperti lift hidrolik dan penekan besar.

Silinder hidrolik berosilasi: Silinder hidrolik yang berosilasi dapat mencapai gerakan bolak -balik kurang dari 360 °, outputting torsi dan sudut osilasi. Ini terutama datang dalam tipe single-vane dan double-vane, dan osilasi dicapai dengan rotasi baling-baling di dalam tong silinder. Silinder hidrolik berosilasi banyak digunakan dalam mekanisme slewing mesin konstruksi dan mekanisme pengindeksan alat mesin, seperti drive platform slewing dari excavator. (Ii) Klasifikasi berdasarkan Aplikasi

Silinder hidrolik untuk mesin konstruksi: Silinder ini terutama digunakan dalam mesin konstruksi seperti excavator, loader, buldoser, dan crane. Silinder ini beroperasi di lingkungan yang keras dan membutuhkan gaya output tinggi, ketahanan guncangan dan getaran, dan keandalan yang tinggi. Misalnya, silinder boom, silinder lengan gayung, dan silinder bucket dari excavator harus menahan beban berat dan seringnya gerakan.

Silinder hidrolik untuk peralatan mesin: Silinder ini digunakan dalam mekanisme umpan, penjepit, penentuan posisi, dan pengindeksan alat mesin dan membutuhkan gerakan yang halus, akurasi posisi tinggi, kecepatan tinggi, dan noise rendah. Contohnya termasuk silinder pakan pasca alat mesin bubut dan silinder perjalanan meja dari mesin penggilingan.

Silinder hidrolik untuk metalurgi: Dalam industri metalurgi, silinder hidrolik digunakan dalam peralatan seperti pabrik rolling, tungku pembuatan baja, dan mesin casting kontinu. Mereka membutuhkan resistensi suhu tinggi (hingga 200 ° C), resistensi tekanan tinggi, dan resistensi korosi (resistensi terhadap korosi dari slag suhu tinggi dan air pendingin). Misalnya, silinder tekan dari pabrik bergulir harus secara tepat mengontrol posisi gulungan di bawah suhu tinggi dan tekanan tinggi. Silinder hidrolik otomotif: Digunakan dalam sistem pengereman hidrolik, sistem kemudi, dan mekanisme pengangkatan, mereka membutuhkan ukuran yang ringkas, bobot ringan, respons cepat, dan operasi yang andal. Contohnya termasuk silinder teleskopik di crane truk dan silinder pengangkat di truk sampah.

Silinder hidrolik mesin pertanian: digunakan dalam traktor, pemanen, seeder, dan mesin pertanian lainnya. Pendahuluan yang komprehensif dan terperinci ini mencakup silinder hidrolik, termasuk definisi, komponen, prinsip operasi, klasifikasi, parameter kinerja, dan area aplikasi, memberikan pembaca pemahaman yang mendalam tentang subjek.

Pengantar Komprehensif untuk Silinder Hidrolik

Sebagai aktuator inti dalam sistem transmisi hidrolik, silinder hidrolik memainkan peran yang sangat diperlukan di banyak bidang, termasuk produksi industri modern, konstruksi teknik, dan transportasi. Mereka secara efisien mengubah energi hidrolik menjadi energi mekanik, mencapai gerakan linear reciprocating atau berosilasi, memberikan output daya yang stabil dan kuat untuk berbagai jenis mesin dan peralatan. Berikut ini memberikan pengantar yang sistematis dan terperinci untuk silinder hidrolik dari berbagai perspektif.

1. Definisi Dasar dan Fungsi Inti dari Silinder Hidrolik

Silinder hidrolik adalah aktuator hidrolik yang bergantung pada energi tekanan oli hidrolik untuk menggerakkan bagian kerja untuk gerakan linier (atau gerakan berosilasi). Dalam sistem hidrolik, oli hidrolik tekanan tinggi yang dipasok oleh pompa hidrolik memasuki silinder hidrolik melalui katup kontrol, menggusur komponen bergerak internal (seperti piston dan plunger), sehingga menggerakkan beban eksternal untuk mencapai gerakan yang diinginkan.

Fungsi inti dari silinder hidrolik adalah untuk mengubah energi tekanan sistem hidrolik menjadi energi mekanis, sehingga memenuhi kekuatan dan persyaratan gerak berbagai mesin selama operasi. Dibandingkan dengan metode transmisi daya lainnya, silinder hidrolik menawarkan keunggulan yang signifikan, termasuk gaya output tinggi, transmisi halus, respons cepat, dan akurasi kontrol tinggi. Oleh karena itu, mereka banyak digunakan dalam aplikasi yang membutuhkan beban besar dan kontrol gerak yang tepat.

Ii. Struktur dan fungsi dasar silinder hidrolik

Sementara struktur silinder hidrolik mungkin tampak sederhana, itu sebenarnya adalah sistem holistik yang terdiri dari beberapa komponen presisi yang bekerja bersama, yang masing -masing memainkan peran yang tak tergantikan.

Silinder Barrel: Sebagai kerangka utama silinder hidrolik, silinder barel adalah komponen kunci yang berisi oli hidrolik dan mendukung komponen internal. Biasanya terbuat dari baja karbon berkualitas tinggi (seperti 45 baja) atau baja struktural paduan melalui penempaan, penggulungan tanpa batas, dan pemesinan presisi. Dinding bagian dalam bosan atau diasah untuk memastikan lapisan permukaan yang sangat baik dan akurasi dimensi, mengurangi gesekan dan kebocoran minyak hidrolik selama gerakan piston. Barel silinder harus menahan cairan hidrolik tekanan tinggi dan karenanya harus memiliki kekuatan dan kekakuan yang cukup.

Batang piston: Batang piston berfungsi sebagai "jembatan" yang menghubungkan piston ke beban eksternal. Salah satu ujungnya dipasang pada piston, sementara yang lain memanjang keluar dari laras silinder dan terhubung ke beban. Ini bertanggung jawab untuk mentransmisikan gerakan piston ke mekanisme eksternal. Batang piston biasanya terbuat dari baja paduan struktural berkekuatan tinggi (seperti 40cr) dan berlapis krom (biasanya tebal 0,05-0,1mm) untuk meningkatkan ketahanan aus dan korosi dan kekerasan permukaan, memastikan ketahanan terhadap keausan dan karat selama gerakan penerimaan jangka panjang.

Piston: Piston adalah komponen pemindahan inti dalam silinder hidrolik. Ini membagi tong silinder menjadi dua ruang tertutup (ruang tanpa batang dan ruang batang). Di bawah tekanan cairan hidrolik, piston membalas di dalam laras silinder, langsung mendorong batang piston ke gaya output. Piston biasanya terbuat dari besi cor, paduan aluminium, atau baja tempa, dan dilengkapi dengan segel (seperti cincin-O atau segel kombinasi) untuk mencegah kebocoran cairan hidrolik antara kedua ruang. Beberapa piston juga dilengkapi dengan cincin pemandu untuk memandu gerakan piston dan mencegah gesekan langsung dengan dinding bagian dalam silinder.

Segel: Segel adalah "penjaga" kinerja penyegelan silinder hidrolik, dan kualitasnya secara langsung berdampak pada efisiensi operasi dan masa pakai silinder. Segel umum termasuk segel piston, segel batang, dan segel tutup ujung, biasanya terbuat dari bahan seperti karet nitril, poliuretan, dan fluororubber. Segel piston mencegah minyak hidrolik bocor di antara ruang batang dan batang; Segel batang mencegah kebocoran oli hidrolik dari ujung silinder yang diperluas dan mencegah debu dan benda asing memasuki silinder; dan seal penutup ujung menyegel celah antara silinder dan tutup ujung.

Tutup ujung: Tutup ujung dibagi menjadi tutup depan dan belakang, dipasang di setiap ujung silinder, menyegel silinder untuk membentuk ruang tertutup dan memberikan dukungan dan panduan untuk pergerakan batang piston dan piston. Tutup ujung terbuat dari bahan yang mirip dengan silinder, dan desain strukturalnya harus mempertimbangkan metode pemasangan (mis., Flensa, clevis, pin, dll.) Dan persyaratan penyegelan. Penutup depan biasanya dilengkapi dengan lengan pemandu untuk meningkatkan panduan batang piston dan mengurangi runout radial.

Lengan pemandu: Biasanya dipasang di dalam penutup depan, di atas batang piston, lengan pemandu memberikan panduan yang tepat untuk gerakan bolak -balik batang piston, mencegah pembengkokan dan deformasi karena beban eksentrisitas atau inersia. Ini juga melindungi batang piston dan segel di penutup depan dari keausan. Lengan pemandu biasanya terbuat dari besi cor, perunggu, atau paduan tahan aus. Beberapa lengan pemandu juga mengandung pelumas untuk mengurangi gesekan.

Buffer: Beberapa silinder hidrolik yang beroperasi dengan kecepatan tinggi atau dengan beban inersia tinggi dilengkapi dengan buffer, seperti lengan buffer, plunger buffer, dan katup throttle. Perangkat ini membatasi laju pelepasan minyak hidrolik ketika piston mendekati penutup akhir, secara bertahap melambat piston. Ini mencegah tabrakan kekerasan antara piston dan penutup akhir, mengurangi guncangan dan kebisingan, dan melindungi komponen silinder.

Perangkat perdarahan: Udara dapat memasuki silinder selama penggunaan awal atau setelah pemeliharaan. Udara ini dapat menyebabkan gerakan piston yang tersentak -sentak, guncangan, atau merayap. Oleh karena itu, banyak silinder hidrolik memiliki katup buang atau steker knalpot pada titik tertinggi dari tutup ujung untuk melampiaskan udara dari silinder dan memastikan operasi yang tepat.

3. Prinsip kerja silinder hidrolik

Prinsip kerja silinder hidrolik didasarkan pada hukum Pascal: ketika cairan mengalami tekanan dalam wadah tertutup, ia akan mentransfer tekanan yang sama di semua arah. Proses kerja spesifik adalah sebagai berikut:

Ketika minyak hidrolik bertekanan tinggi dari pompa hidrolik memasuki ruang tanpa batang (ruang di sisi piston tanpa batang piston) dari silinder hidrolik melalui katup pembalik, tekanan oli hidrolik di ruang tanpa batang meningkat. Karena area efektif yang lebih besar (area piston) dari ruang tanpa batang, tekanan menghasilkan dorongan yang lebih besar, mendorong piston ke arah ruang batang, sehingga memperluas batang piston dan mendorong beban eksternal untuk menghasilkan pekerjaan. Ketika oli hidrolik memasuki ruang batang (ruang di sisi piston dengan batang piston) melalui katup balik, tekanan oli hidrolik di ruang batang meningkat. Karena area efektif (area piston dikurangi area batang) dari ruang batang lebih kecil, gaya tarik yang dihasilkan menggerakkan piston ke ruang tanpa batang, menarik kembali batang piston. Gerakan batang piston bolak -balik dicapai dengan mengganti katup pembalik. Kecepatan batang piston dapat bervariasi dengan menyesuaikan katup kontrol aliran untuk mengontrol aliran oli hidrolik yang memasuki silinder hidrolik. Menyesuaikan tekanan output pompa hidrolik mengontrol gaya output silinder hidrolik.

Iv. Klasifikasi silinder hidrolik
