model silinder tekan panas
2025-08-01 14:17:48

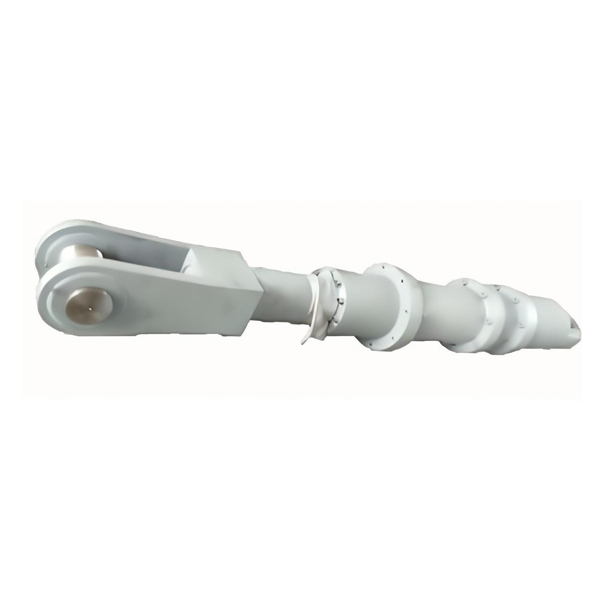

Model silinder Press Panas: Klasifikasi, Parameter, dan Pedoman Aplikasi
Silinder pers panas adalah komponen penting dalam peralatan penekan panas industri, yang bertanggung jawab untuk mengubah energi hidrolik menjadi gaya linier dalam kondisi suhu tinggi. Model mereka secara sistematis diklasifikasikan berdasarkan skenario aplikasi, parameter teknis, dan desain struktural untuk memenuhi beragam kebutuhan industri-dari penekanan kayu skala kecil hingga saluran penempaan logam skala besar. Panduan komprehensif ini mengeksplorasi model silinder pers panas secara rinci, mencakup standar klasifikasi, parameter utama, model khas untuk industri tertentu, kriteria seleksi, dan proses penyesuaian.

1. Standar klasifikasi untuk model silinder pers panas

Model Silinder tekan panas tidak dinamai secara sewenang -wenang; Mereka mengikuti standar klasifikasi yang diakui industri yang mencerminkan karakteristik kinerja inti. Memahami standar-standar ini sangat penting untuk memilih model yang tepat dan memastikan kompatibilitas dengan peralatan yang menekan panas.

1.1 Klasifikasi berdasarkan tekanan yang dinilai

Tekanan Nilai (MPA) adalah tekanan kerja maksimum yang dapat dipertahankan oleh silinder yang dapat dipertahankan, secara langsung menentukan output gayanya. Model dalam kategori ini meliputi:

  • Model bertekanan rendah: Tekanan Dinilai ≤16 MPa. Ini digunakan dalam penekan panas tugas ringan, seperti mesin cetak veneer kayu kecil atau produk-produk paper produk panas, di mana persyaratan gaya sedang (≤500 kN).


  • Model tekanan menengah: 16 MPa

  • Model bertekanan tinggi: 31.5 MPa

  • Model ultra-tinggi tekanan: Tekanan Dinilai> 63 MPa. Khusus untuk skenario ekstrem seperti pembentukan panas komponen dirgantara, di mana presisi dan kekuatan tinggi sangat penting.

1.2 Klasifikasi berdasarkan Desain Struktural

Perbedaan struktural mempengaruhi pemasangan, mode gerakan, dan adaptasi ruang:

  • Model akting tunggal: Minyak hidrolik menggerakkan piston dalam satu arah (biasanya memanjang), dengan retraksi mengandalkan gaya eksternal (mis. Gravitasi, pegas). Umum dalam penekanan panas vertikal di mana pelat atas turun di bawah tekanan dan kembali melalui beratnya sendiri. Kode model sering termasuk "S" (ACTING tunggal), mis., HPS-200/100-500.

  • Model akting ganda: Oli hidrolik mengontrol ekstensi dan retraksi, menawarkan respons yang lebih cepat dan kontrol yang tepat. Banyak digunakan dalam tekan panas horizontal dan jalur produksi otomatis. Kode dapat mencakup "D" (akting ganda), mis., HPD-315/160-800.

  • Model teleskopik: Desain silinder bersarang multi-tahap, memungkinkan sapuan panjang di ruang terbatas. Digunakan di Hot Presses dengan variasi ketinggian benda kerja yang besar, seperti press panel furnitur. Kode sering termasuk "T" (teleskopik), mis., HPT-160/80-1200.

  • Model tipe plunger: Fitur plunger yang solid, bukan piston, yang dirancang untuk output gaya searah dengan stabilitas tinggi. Umum dalam tekan panas tonase besar seperti yang untuk penekanan slab beton. Kode dapat mencakup "p" (plunger), mis., HPP-500/250-600.

1.3 Klasifikasi berdasarkan Metode Instalasi

Kompatibilitas instalasi sangat penting untuk integrasi peralatan, dengan model dikategorikan sebagai:

  • Model yang dipasang di flensa: Dilengkapi dengan pelat flensa di ujung silinder untuk fiksasi baut. Cocok untuk penekan panas beban berat di mana stabilitas diprioritaskan, mis., Metal forging pres. Kode Sufiks: "F" (flange), mis., HPD-250/125-700F.

  • Model yang dipasang di trunnion: Titik pivot (trunnion) pada laras silinder memungkinkan gerakan sudut, ideal untuk penekanan panas dengan miring platens, seperti penekan hot bagian otomotif. Sufiks Kode: "T" (Trunnion), mis., HPS-200/100-600t.

  • Model yang dipasang di kaki: Pelat dasar dengan lubang pemasangan untuk pemasangan vertikal, umum dalam penekanan panas kecil hingga sedang seperti untuk vulkanisasi karet. Sufiks Kode: "B" (basis), mis., HPD-160/80-500B.

  • Model yang dipasang di Clevis: Lugs berbentuk garpu di ujung batang untuk koneksi pin, cocok untuk aplikasi dinamis dengan sedikit variasi penyelarasan, seperti penekan pewarnaan tekstil. Sufiks Kode: "C" (Clevis), mis., HPS-100/50-400C.

1.4 Klasifikasi berdasarkan Resistensi Suhu

Silinder tekan panas harus menahan suhu sekitar dari 100 ° C hingga lebih dari 500 ° C, yang mengarah ke model spesifik suhu:

  • Model suhu standar: -20 ° C hingga 150 ° C. Untuk mesin cetak panas umum (mis., Woodworking, kertas).

  • Model suhu tinggi: 150 ° C hingga 300 ° C. Digunakan dalam bahan komposit dan penekan panas plastik.

  • Model ultra-tinggi suhu: 300 ° C hingga 500 ° C. Khusus untuk penempaan logam panas dan pers sintering keramik.

2. Parameter kunci dalam kode model silinder tekan panas

Kode model adalah kombinasi alfanumerik yang menyandikan parameter kritis, memungkinkan identifikasi cepat kemampuan silinder. Kode model tipikal mengikuti struktur ini:
HP [Struktur] - [Tekanan Nilai] / [Bore Cylinder (MM)] - [Stroke (MM)] - [Kelas Suhu]
Contoh:HPD-31.5/200-1000-H

  • Hp: Hot Press (Kategori Produk)

  • D: Akting ganda (struktur)

  • 31.5: Tekanan Nilai (MPA)

  • 200: Bore silinder (mm)

  • 1000: Stroke (mm)

  • H: Resistensi suhu tinggi (150-300 ° C)

2.1 Parameter inti dijelaskan

  • Bore silinder (mm): Diameter dalam laras silinder, secara langsung mempengaruhi output gaya (gaya = tekanan × area piston). Ukuran bor umum berkisar dari 50 mm (model kecil) hingga 800 mm (penekan penempaan besar).

  • Stroke (mm): Jarak maksimum batang piston diperpanjang, menentukan rentang pergerakan hot press platen. Stroke khas: 300–5000 mm (model khusus dapat melebihi 10.000 mm).

  • Diameter batang (mm): Diameter luar batang piston, mempengaruhi stabilitas (terutama dalam model long-stroke). Biasanya 0,6-0,8 kali lubang silinder (mis., 200 mm bor → 120–160 mm batang).

  • Kelas suhu: Dikodekan sebagai "s" (standar, ≤150 ° C), "h" (tinggi, 150-300 ° C), atau "u" (ultra-tinggi,> 300 ° C), menunjukkan suhu sekitar maksimum yang dapat ditahan oleh silinder.

  • Kode materi: Beberapa produsen termasuk pengidentifikasi material, mis., "M" untuk barel silinder 42crmo atau "n" untuk batang piston 38crmoala yang di -nitrided.

3. Model Silinder Pers Panas Khas Berdasarkan Industri

Industri yang berbeda memiliki persyaratan tekanan panas yang unik, yang mengarah ke model silinder khusus. Di bawah ini adalah model khas untuk sektor utama, dengan parameter dan aplikasi.

3.1 Industri Kayu dan Perabotan

Tekan kayu panas (untuk kayu lapis, papan partikel, atau sambungan kayu solid) membutuhkan tekanan dan suhu sedang, dengan fokus pada distribusi gaya seragam. Model Khas:

  • Model HPD-16/125-400S

    • Parameter: Tekanan pengenal 16 MPa, bor 125 mm, stroke 400 mm, suhu standar (≤150 ° C), akting ganda, dipasang di kaki.

    • Aplikasi: Penekanan kayu lapis kecil (1-3 lapisan), gaya output ~ 200 kN. Cocok untuk jalur produksi furnitur rumah.

  • Model HPD-25/200-800S

    • Parameter: Tekanan pengenal 25 MPa, bore 200 mm, stroke 800 mm, suhu standar, akting ganda, dipasang flensa.

    • Aplikasi: Papan Potikel Berukuran Menengah (Panel 4 × 8 FT), gaya output ~ 785 kN. Memastikan tekanan bahkan di permukaan kayu besar untuk mencegah melengkung.

3.2 Industri Bahan Komposit

Tekan panas komposit (serat karbon, serat kaca, atau laminasi serat aramid) menuntut presisi tinggi, resistensi suhu tinggi, dan kontrol tekanan yang stabil. Model Khas:

  • Model HPD-31.5/160-600H

    • Parameter: Tekanan pengenal 31,5 MPa, bor 160 mm, stroke 600 mm, suhu tinggi (150-300 ° C), akting ganda, dipasang di trunnion.

    • Aplikasi: Penekanan laminasi serat karbon. Batang piston nitrided (38crmoala) menolak oksidasi suhu tinggi, sedangkan segel fluororubber mempertahankan sesak pada 250 ° C.

  • Model HPD-31.5/250-1000h

    • Parameter: Tekanan pengenal 31,5 MPa, bore 250 mm, stroke 1000 mm, suhu tinggi, akting ganda, dipasang di flensa.

    • Aplikasi: Tekan komposit serat kaca skala besar (mis., Komponen blade turbin angin). Gaya keluaran ~ 1540 kN, dengan sensor tekanan bawaan untuk pemantauan waktu nyata.

3.3 Industri Pemrosesan Logam

Penempaan logam dan penekan pengelasan logam membutuhkan tekanan ultra-tinggi, ketahanan suhu ekstrem, dan struktur yang kuat untuk menangani beban dinamis. Model Khas:

  • Model HPP-50/300-500U

    • Parameter: Tekanan pengenal 50 MPa, bor 300 mm, stroke 500 mm, suhu ultra-tinggi (> 300 ° C), tipe plunger, dipasang di flensa.

    • Aplikasi: Penekan penempaan panas logam kecil (mis., Forging baut otomotif). Gaya keluaran ~ 3534 kN, dengan plunger berlapis keramik (alumina) untuk menahan cipratan logam cair.

  • Model HPD-63/500-800U

    • Parameter: Tekanan pengenal 63 MPa, bor 500 mm, stroke 800 mm, suhu ultra-tinggi, akting ganda, dipasang dengan trunnion dengan lasan yang diperkuat.

    • Aplikasi: Pres Pengelasan Hot Pelat Baja Tugas Berat. Gaya keluaran ~ 12.434 kN, dirancang untuk menahan beban guncangan selama deformasi logam.

3.4 Industri plastik dan karet

Cetakan injeksi plastik dan penekan vulkanisasi karet membutuhkan kontrol stroke yang tepat dan segel suhu tinggi. Model Khas:

  • Model HPD-25/100-300H

    • Parameter: Tekanan pengenal 25 MPa, bor 100 mm, stroke 300 mm, suhu tinggi (150-300 ° C), akting ganda, dipasang clevis.

    • Aplikasi: Tekan vulkanisasi o-ring karet kecil. Sistem segel berbasis PTFE menolak erosi kimia dari aditif karet.

  • Model HPT-31.5/160-1500H

    • Parameter: Tekanan pengenal 31,5 MPa, bor 160 mm, stroke 1500 mm (teleskopik), suhu tinggi, akting ganda.

    • Aplikasi: Sheet Plastik Besar Pres Hot (mis., Sheet PVC atau PP). Desain teleskopik cocok dengan ruang vertikal terbatas sambil memungkinkan gerakan pelat 1500 mm.

3.5 Aerospace dan manufaktur lanjutan

Komponen Aerospace Hot Forming (Titanium Alloy, Superalloy) membutuhkan silinder yang sangat bertekanan tinggi dengan standar kualitas yang ketat. Model Khas:

  • Model HPD-40/200-600U

    • Parameter: Tekanan pengenal 40 MPa, bor 200 mm, stroke 600 mm, suhu ultra-tinggi (> 300 ° C), akting ganda, dipasang dengan flensa dengan lengan pemandu presisi.

    • Aplikasi: Titanium Sheet Hot Forming Presses (bagian pesawat pesawat). Gaya output ~ 1256 kN, dengan akurasi stroke ± 0,05 mm untuk memastikan toleransi dimensi komponen.

  • Model HPD-63/300-800U

    • Parameter: Tekanan pengenal 63 MPa, bor 300 mm, stroke 800 mm, suhu ultra-tinggi, akting ganda, dipasang dengan trunnion dengan sel beban.

    • Aplikasi: Superalloy Turbine Blade Hot Press. Mengintegrasikan umpan balik tekanan real-time (± 0,5% akurasi) untuk mencegah tekanan berlebih dan retak material.

4. Faktor -faktor kunci dalam pemilihan model silinder tekan panas

Memilih model yang tepat membutuhkan parameter silinder yang cocok dengan persyaratan operasional Hot Press. Di bawah ini adalah faktor penting yang perlu dipertimbangkan:

4.1 Persyaratan kekuatan dan tekanan

Hitung kekuatan yang diperlukan berdasarkan ukuran dan bahan benda kerja:
Force (KN) = Tekanan (MPa) × Area Piston (M²) × Faktor Keamanan (1.2–1.5)
Contoh: Panel serat karbon (1 m × 2 m) membutuhkan tekanan permukaan 0,5 MPa. Total gaya = 0,5 MPa × 2 m² = 1000 kN. Dengan faktor keamanan 1.2, pilih silinder dengan gaya ≥1200 kN (mis., HPD-31.5/220-800H: 31.5 MPa × 0,038 m² ≈1200 kN).

4.2 Stroke dan Ruang Instalasi

Stroke harus melebihi ketebalan maksimum benda kerja ditambah pembersihan gerakan pelat (biasanya 50-100 mm). Misalnya, benda kerja komposit setebal 300 mm membutuhkan stroke ≥400 mm.
Ruang instalasi (panjang/lebar/tinggi) menentukan tipe struktural:

  • Ruang vertikal terbatas → model teleskopik (seri HPT).

  • Gerakan Angular Dibutuhkan → Model Trunnion atau Clevis-Mounted.

4.3 Suhu dan Lingkungan

  • Kayu/plastik → Model suhu standar (≤150 ° C) dengan segel karet nitril.

  • KOMPOSIT/LIGN LOTAL → Model suhu tinggi (150-300 ° C) dengan segel viton.

  • Logam berat → Model suhu ultra-tinggi (> 300 ° C) dengan segel PTFE yang diperkuat logam dan batang berlapis keramik.

Lingkungan korosif (mis. Komposit berbasis resin) membutuhkan stainless steel (316) atau komponen Hastelloy untuk mencegah erosi kimia.

4.4 Presisi dan Kontrol

  • Presisi rendah (Woodworking) → Model Standar dengan kesalahan stroke ± 0,5 mm.

  • Presisi tinggi (Aerospace) → Model dengan encoder linier untuk akurasi ± 0,05 mm, dipasangkan dengan katup servo untuk kontrol tekanan.

5. Kustomisasi model silinder tekan panas

Banyak aplikasi industri memerlukan model non-standar karena ukuran benda kerja yang unik, kendala ruang, atau tuntutan kinerja. Kustomisasi melibatkan parameter menyesuaikan di luar model standar, mengikuti proses terstruktur:

5.1 Koleksi Persyaratan Kustomisasi

Produsen akan meminta:

  • Gaya dan tekanan maksimum (statis/dinamis).

  • Panjang dan kecepatan stroke (ekstensi/retraksi).

  • Suhu operasi dan media (jenis oli hidrolik, kontaminan).

  • Dimensi pemasangan dan jenis pemasangan.

  • Fitur khusus (mis., Sensor posisi, jaket pendingin, atau desain anti ledakan).

5.2 Desain dan Simulasi Rekayasa

Menggunakan perangkat lunak CAD/CAE (SOLIDWORKS, ANSYS), Insinyur merancang silinder, mensimulasikan:

  • Tegangan struktural di bawah tekanan maksimum (untuk menghindari deformasi).

  • Distribusi termal (untuk model suhu tinggi, memastikan segel tidak terlalu panas).

  • Stabilitas dinamis (untuk model long-stroke, mencegah pembengkokan batang).

5.3 Prototipe Produksi dan Pengujian

Prototipe dibangun dan mengalami tes yang ketat:

  • Tes tekanan: 1,5 × tekanan pengenal selama 1 jam (pemeriksaan kebocoran).

  • Uji suhu tinggi: Operasi 24 jam pada suhu maksimum.

  • Tes kelelahan: 100.000+ siklus tekanan untuk memverifikasi daya tahan.

5.4 Model Kustom Khas

  • Model HPD-50/400-2000U-C(Kustom): 50 MPa, lubang 400 mm, stroke 2000 mm, suhu ultra-tinggi, dengan jaket pendingin terintegrasi dan sensor tekanan. Digunakan dalam press pembentukan panas paduan aluminium besar.

  • Model HPT-31.5/200-3000h-S(Kustom): Teleskopik, 31,5 MPa, stroke 2000 mm, suhu tinggi, dengan komponen stainless steel. Dirancang untuk penekan panel komposit laut di lingkungan galangan kapal korosif.

6. Pemeliharaan dan Umur Model Silinder Pers Panas

Pemeliharaan yang tepat memperpanjang umur silinder (biasanya 8.000–15.000 jam operasi untuk model standar, 5.000–10.000 jam untuk model suhu tinggi). Praktik Utama:

  • Inspeksi Reguler: Periksa kebocoran, goresan batang, atau keausan seal (bulanan untuk penggunaan standar, setiap minggu untuk aplikasi suhu tinggi).

  • Pemeliharaan cairan: Gunakan oli hidrolik suhu tinggi (mis., ISO VG46) untuk model kelas H/U; Saring oli ke standar NAS 7 untuk mencegah kontaminasi.

  • Penggantian segel: Ganti segel setiap 2.000–3.000 jam (lebih cepat untuk model suhu tinggi) dengan bahan yang direkomendasikan pabrikan (Viton/PTFE).

  • Pelumasan: Oleskan minyak suhu tinggi (mis., Molybdenum disulfide) pada panduan batang untuk mengurangi gesekan.

7. Kesimpulan

Model silinder pers panas beragam, mencerminkan berbagai aplikasi penekan panas industri. Dari model standar untuk pengerjaan kayu hingga model ultra-bertekanan tinggi, suhu-ultra-tinggi untuk dirgantara, setiap model direkayasa untuk memenuhi kekuatan, suhu, dan persyaratan presisi tertentu. Dengan memahami standar klasifikasi, parameter utama, dan kriteria seleksi, pengguna dapat mengidentifikasi model yang tepat atau mengejar kustomisasi untuk kebutuhan unik.
Berinvestasi dalam model silinder pers panas yang benar memastikan operasi peralatan penekan panas yang efisien, aman, dan tahan lama, pada akhirnya mengurangi biaya henti dan produksi. Ketika teknologi manufaktur maju, model masa depan kemungkinan akan mengintegrasikan lebih banyak fitur pintar (sensor IoT untuk pemeliharaan prediktif) dan bahan ringan (komposit serat karbon) untuk meningkatkan kinerja sambil mengurangi konsumsi energi.
