Cara menghitung dorongan silinder

Dorongan silinder adalah parameter penting dalam berbagai aplikasi rekayasa, terutama dalam sistem hidrolik dan pneumatik. Memahami cara menghitung dorongan ini sangat penting untuk merancang dan mengoptimalkan sistem yang bergantung pada silinder untuk menghasilkan gerakan atau kekuatan linier. Artikel ini akan memberikan panduan komprehensif tentang cara menghitung dorongan silinder, yang mencakup prinsip -prinsip dasar, formula, dan pertimbangan praktis.

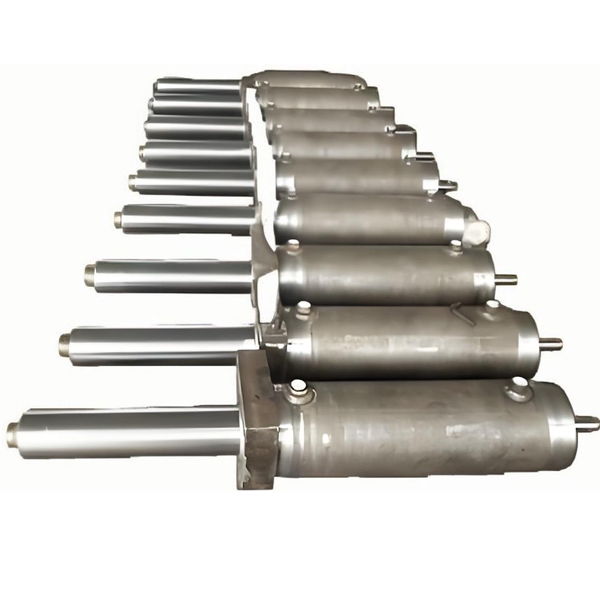

1. Memahami dasar -dasarnya

Sebelum menyelam ke dalam perhitungan, penting untuk memahami konsep -konsep dasar yang terkait dengan dorongan silinder. Silinder biasanya terdiri dari piston yang bergerak di dalam ruang silindris. Gerakan piston didorong oleh tekanan cairan (baik minyak hidrolik atau udara terkompresi) yang bekerja pada permukaan piston. Gaya yang dihasilkan oleh tekanan ini adalah apa yang kami sebut sebagai dorongan silinder.

2. Parameter kunci yang terlibat

Untuk menghitung dorongan silinder, beberapa parameter utama harus dipertimbangkan:

- Diameter piston (D): Diameter piston, yang menentukan luas permukaan tempat tekanan cairan bekerja.
- Tekanan cairan (P): Tekanan cairan yang bekerja pada piston, biasanya diukur dalam pascal (PA) atau pon per inci persegi (psi).
- Diameter batang piston (D): Dalam beberapa kasus, batang piston mengurangi area efektif di mana tekanan bertindak, terutama pada silinder akting ganda.
- Gesekan dan efisiensi (η): Efisiensi silinder, yang menyumbang kerugian karena gesekan dan faktor lainnya.

3. Menghitung dorongan untuk silinder akting tunggal

Silinder akting tunggal menghasilkan dorongan hanya dalam satu arah, biasanya dengan menerapkan tekanan cairan di satu sisi piston. Dorong (f) dapat dihitung menggunakan rumus berikut:

\ [F = p \ kali \]

Di mana:
- \ (f \) adalah gaya dorong (di Newton atau pounds-force).
- \ (p \) adalah tekanan fluida (dalam pascal atau psi).
- \ (A \) adalah area efektif piston (dalam meter persegi atau inci persegi).

Area efektif \ (a \) dihitung berdasarkan diameter piston \ (d \):

\ [A = \ frac {\ pi d^2} {4} \]

Contoh Perhitungan:

Misalkan Anda memiliki silinder akting tunggal dengan diameter piston 50 mm (0,05 m) dan tekanan cairan 10 bar (1.000.000 pa). Dorongan dapat dihitung sebagai berikut:

\ [A = \ frac {\ pi (0.05)^2} {4} = 0.0019635 \, \ text {m}^2 \]
\ [F = 1.000.000 \ kali 0,0019635 = 1.963.5 \, \ text {n} \]

4. Menghitung Dorongan untuk Silinder Bertindak Ganda

Silinder akting ganda menghasilkan dorongan di kedua arah dengan menerapkan tekanan cairan di kedua sisi piston. Perhitungan dorong sedikit lebih kompleks karena area efektif berubah tergantung pada arah gerakan.

Dorong ke arah yang diperluas:

\ [F _ {\ text {extend}} = p \ kali A _ {\ text {piston}} \]

Di mana \ (a _ {\ text {piston}} \) adalah area piston:

\ [A _ {\ text {piston}} = \ frac {\ pi d^2} {4} \]

Dorong ke arah penarikan:

\ [F _ {\ text {retract}} = p \ kali A _ {\ text {rod}} \]

Di mana \ (a _ {\ text {rod}} \) adalah area piston dikurangi area batang piston:

\ [A _ {\ text {rod}} = \ frac {\ pi (d^2 - d^2)} {4} \]

Contoh Perhitungan:

Pertimbangkan silinder akting ganda dengan diameter piston 50 mm (0,05 m), diameter batang piston 20 mm (0,02 m), dan tekanan cairan 10 bar (1.000.000 pA).

Memperluas Dorongan:

\ [A _ {\ text {piston}} = \ frac {\ pi (0.05)^2} {4} = 0.0019635 \, \ text {m}^2 \]
\ [F _ {\ text {extend}} = 1.000.000 \ kali 0,0019635 = 1.963.5 \, \ text {n} \]

Menarik dorong:

\ [A _ {\ text {rod}} = \ frac {\ pi (0.05^2 - 0.02^2)} {4} = 0.0016493 \, \ text {m}^2 \]
\ [F _ {\ text {retract}} = 1.000.000 \ kali 0,0016493 = 1.649.3 \, \ text {n} \]

5. Akuntansi untuk gesekan dan efisiensi

Dalam aplikasi dunia nyata, dorongan aktual yang dihasilkan oleh silinder mungkin kurang dari nilai teoritis karena gesekan dan kerugian lainnya. Untuk memperhitungkan faktor -faktor ini, efisiensi \ (\ eta \) dari silinder dimasukkan ke dalam perhitungan dorong:

\ [F _ {\ text {aktual}} = f _ {\ text {teoretis}} \ kali \ eta \]

Di mana \ (\ eta \) adalah efisiensi, biasanya mulai dari 0,8 hingga 0,95 tergantung pada desain silinder dan kondisi operasi.

Contoh Perhitungan:

Menggunakan contoh sebelumnya dari silinder akting tunggal dengan dorongan teoritis 1,963,5 N dan efisiensi 0,9:

\ [F _ {\ text {aktual}} = 1.963.5 \ kali 0.9 = 1.767.15 \, \ text {n} \]

6. Pertimbangan Praktis

Saat menghitung dorongan silinder, beberapa pertimbangan praktis harus diperhitungkan:

- Variasi tekanan: Tekanan fluida dapat bervariasi selama operasi, mempengaruhi dorongan. Penting untuk mempertimbangkan tekanan maksimum dan minimum dalam sistem.
- Efek suhu: Perubahan suhu dapat mempengaruhi viskositas fluida dan kinerja silinder, berpotensi mengubah dorongan.
- Dinamika beban: Dorongan yang diperlukan dapat bervariasi tergantung pada dinamika beban, seperti percepatan, perlambatan, dan kekuatan eksternal yang bekerja pada sistem.
- Faktor Keselamatan: Ini adalah praktik umum untuk menerapkan faktor keamanan pada dorongan yang dihitung untuk memastikan silinder dapat menangani beban atau tekanan yang tidak terduga.

7. Kesimpulan

Menghitung dorongan silinder adalah aspek mendasar dari merancang sistem hidrolik dan pneumatik. Dengan memahami prinsip dan formula dasar, insinyur dapat secara akurat menentukan kekuatan yang dihasilkan oleh silinder dan memastikan bahwa ia memenuhi persyaratan aplikasi. Apakah berurusan dengan silinder akting tunggal atau akting ganda, akuntansi untuk faktor-faktor seperti gesekan, efisiensi, dan pertimbangan praktis sangat penting untuk mencapai kinerja sistem yang andal dan efisien.

Singkatnya, dorongan silinder dapat dihitung menggunakan rumus \ (f = p \ kali \), di mana \ (p \) adalah tekanan fluida dan \ (a \) adalah area efektif piston. Untuk silinder akting ganda, perhitungan terpisah diperlukan untuk dorongan yang diperluas dan ditarik kembali. Selain itu, menggabungkan efisiensi dan pertimbangan praktis memastikan bahwa dorongan yang dihitung selaras dengan kinerja dunia nyata. Dengan mengikuti pedoman ini, insinyur dapat dengan percaya diri merancang dan mengoptimalkan sistem yang bergantung pada dorongan silinder.
